EExd, ATEX 红外控制电- 液伺服阀推动器 |
|
工作原理 |

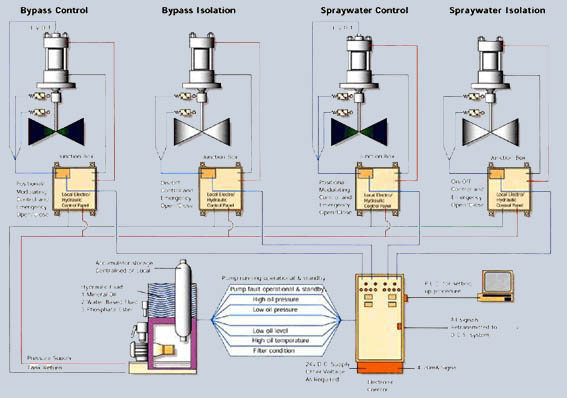

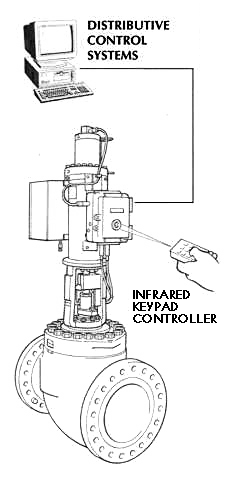

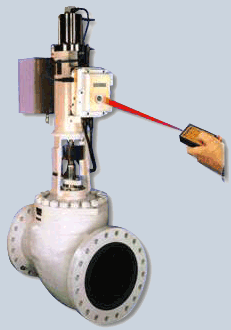

Midland-ACS 900和ACS 603 IR EExd-Atex电子定位器通过模拟指挥信号，控制电-液 EExme, Atex电磁阀来定位一个线性液压比例推动器。位置反馈通过安装在推动器之间的电位器或传感器来实现。通过一个安全红外线旋钮键盘控制器来实现的位置校准和控制
|
|
|
|
|

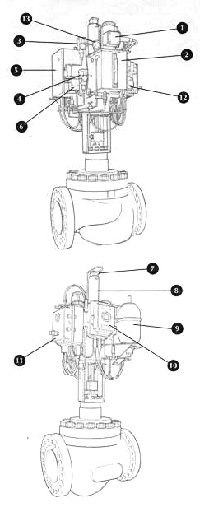

一般说明 |
1. |
EExd, Atex 机动泵（提供电压) |
|
2. |
不锈钢液体储存器带加压过滤帽 |
3. |
EExd, Atex压力开关
- 泵 关闭/启动
|
4. |
EExd, Atex压力开关
- 低压报警 |
5. |
液压控制系统
|
6. |
人工操作手动泵
|
7. |
线性电位器和传感器反馈信号
|
8. |
不锈钢线性液压推动器 |
9. |
蓄电器储存
|
10. |
包含EExd, Atex的电子定位器
|
11. |
EExd, Atex起动器控制箱带有定位和远程警报设施 |
12. |
EExd, Atex高温显示器 |
13. |
EExd,Atex 低端指示器 |
|
|
|
|
|
|
|
|
一般说明 |
|
|
|
|
一般说明 |
1. |
位指示器
线性电位器推动器 |
2. |
电子定位(EExde-Atex)
·比测器控制
·微机控制
额定供电源24 v DC – 其他的可选
额定输入信号 4-20mA – 其他可选
精确度相差± 1% |
3. |
线性推动器
结构-不锈钢
可用型号:
·双作动弹簧关闭
·弹簧打开 |
3. |
耦合驱动
和视觉指示器以满足客户的需要 |
4. |
安装支架
以满足客户的需要 |
5. |
人工操作泵
超载(按要求) |
6. |
蓄电器储存
（按要求） |
7. |
阀末端行程指示器（按要求 |
8. |
不锈钢液压控制系统
内装有IP66不锈钢单元 |
9. |
系统可用的类型
步进或定位/调制
·保留在原位不能关闭
·不能打开
螺线管分类
较安全的EExme II T4-T6 Atex
本质安全EExia IIC T4-T6 Atex
隔爆EExde IIB T4-T6
符合美国和加拿大防爆等级 |
10. |
液压动力源
自载
·集中
·现状 |
11. |

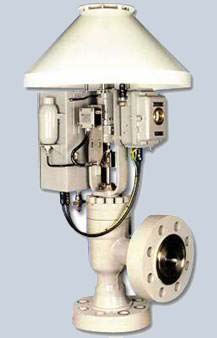

高温环境可选用遮光罩 |
|
|
|
|
